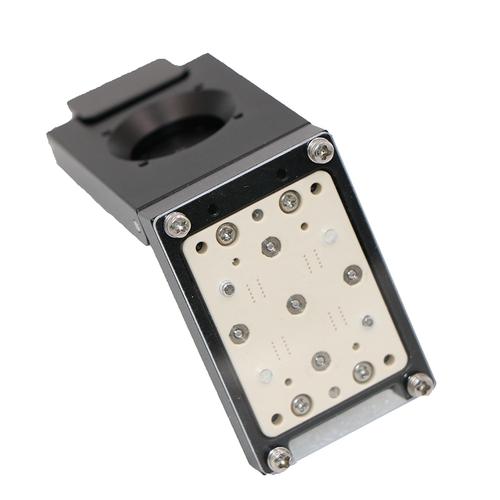

在半导体芯片的研发、生产与可靠性验证环节中,测试座(Test Socket)、老化座(Burn-in Socket)、烧录座(Programming Socket)以及各类测试夹具扮演着至关重要的角色。它们作为芯片与测试设备之间的物理与电气接口,直接影响到测试信号的完整性、接触可靠性以及整体生产效率。本文将系统梳理这些夹具的概念、分类,并针对BGA、eMMC、eMCP、QFP、QFN、SOP、SOT、DDR等常见封装形式的测试座特点与应用进行详细阐述,为相关从业人员提供一份实用的参考指南。
虽然这三类夹具在外观上常有相似之处,但其功能侧重点与设计指标存在显著差异。
测试夹具(Test Fixture) 是一个更宽泛的概念,常指用于固定芯片、实现电气连接并可能集成接口板、探针、导线等组件的整套装置,可涵盖上述各类座子及其外围结构。
不同封装类型的芯片在尺寸、引脚间距、引脚形态和电气特性上差异巨大,因此所需的测试座在接触方式、材料选择和结构设计上各不相同。
BGA封装底部为焊球阵列,引脚间距小(0.4mm~1.27mm),对测试座的接触精度要求极高。BGA测试座通常采用探针式(Pogo Pin) 或弹片式接触结构,通过精密导向板确保每个焊球与探针精准对位。为适应高频测试,需选用低介电常数材料并优化探针长度以减小信号损耗。对于细间距BGA(如0.4mm),常采用双头探针或弹性导电胶方案。
eMMC和eMCP为嵌入式存储芯片,多采用BGA或LGA封装,引脚数较多且包含高速数据线。其测试座通常为翻盖式(Clamshell) 或下压式(Snap-in) 结构,便于自动化取放。由于存储芯片测试常涉及高频信号完整性,测试座需具备良好的屏蔽设计和阻抗控制。eMCP因集成DRAM和NAND,对电源完整性和散热有一定要求,测试座需设计合理的电源引脚接触。

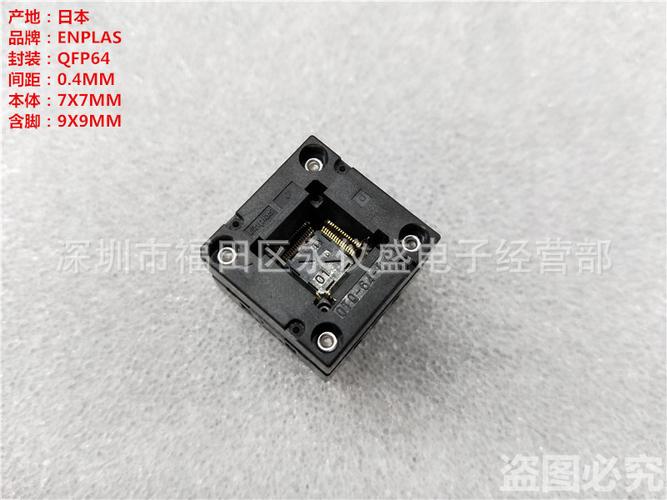

QFP引脚间距通常为0.4mm~1.0mm,引脚向外延伸。对应的测试座多采用弹片接触式或探针式,结构上常为翻盖+压紧设计,通过顶盖压迫芯片使引脚与弹片可靠接触。QFP测试座需具备良好的引脚共面性适应能力,避免因引脚变形导致接触不良。对于高频QFP,需考虑引线电感。
QFN封装底部为焊盘,无外伸引脚,对测试座的接触系统提出挑战。常用的测试座方案包括探针式(底部探针接触焊盘)和弹性导电胶。QFN测试座通常设计有精密的定位腔,确保芯片焊盘与探针一一对应。由于QFN散热焊盘通常接地,测试座需提供相应的接地连接。对于小间距QFN(0.4mm),探针直径和排列密度是关键。
SOP(小外形封装)引脚间距常见1.27mm、0.65mm等,对应测试座多为弹片式,采用翻盖结构,通过压块使引脚与弹片接触。此类测试座结构简单、成本较低,适用于中小规模芯片的测试和烧录。对于TSOP等细间距变体,则需更高精度的弹片和导向结构。
SOT封装尺寸微小(如SOT-23、SOT-223),引脚数少、间距小。SOT测试座多采用探针式或专用弹片,并配有精密的芯片定位槽。由于芯片体积小,测试座通常设计为手动操作,适用于实验室和小批量测试。
DDR内存芯片(含DDR3、DDR4、DDR5)具有高速并行接口,对测试座的信号完整性要求极为严苛。DDR测试座需具备低电感、低电容的接触设计,常采用短探针或弹性导电橡胶,并通过优化引脚布局减少串扰。为适应自动化测试,DDR测试座常为翻盖式+自动压紧结构,并需考虑散热管理(尤其在老化测试中)。
在选择测试座/老化座/烧录座时,需综合考虑以下因素:
随着芯片封装向细间距、高密度、高速化方向演进,测试座技术也在不断升级。探针微小化(如0.2mm间距)、弹性材料改良(耐高温、高寿命)、以及集成化测试夹具(整合电源管理、信号调理模块)成为发展趋势。针对SiP、Chiplet等先进封装,多芯片测试座的需求也在增长。
不同封装与应用场景对测试座、老化座和烧录座的要求差异显著。正确选型不仅提升测试可靠性,更能降低总体拥有成本。在实际项目中,建议与专业夹具供应商充分沟通芯片规格与测试条件,进行样品验证后再批量投入使用。本文所涉及的BGA、eMMC、eMCP、QFP、QFN、SOP、SOT、DDR等封装测试座要点,可作为项目初期的选型参考。
