在现代芯片设计中，测试是确保芯片功能、性能和可靠性不可或缺的环节。随着芯片复杂度的不断提升，测试流程也日益多样化和精细化。本文将探讨芯片设计中的多项测试流程，并重点分析芯片测试座（Test Socket）在这些流程中的关键作用。

一、芯片设计中的多项测试流程

芯片从设计到量产，需要经历多种测试流程，以覆盖不同阶段和不同层面的缺陷。主要测试流程包括：

1. 功能测试（Functional Test）：验证芯片的逻辑功能是否符合设计规格。通过施加测试向量，检查输出响应是否正确。功能测试通常在晶圆测试（Wafer Sort）和成品测试（Final Test）中进行。

1. 参数测试（Parametric Test）：测量芯片的电气参数，如电压、电流、功耗、频率等，确保芯片在规定的工艺角和环境下满足性能指标。

1. 结构测试（Structural Test）：包括扫描测试（Scan Test）、内建自测试（BIST）等，用于检测制造过程中的物理缺陷，如短路、开路等。结构测试可显著提高缺陷覆盖率。

1. 老化测试（Burn-in Test）：在高温和高压条件下对芯片施加应力，加速早期失效的暴露，筛选出可靠性不达标的芯片。

1. 系统级测试（System Level Test, SLT）：在接近实际应用环境的系统中测试芯片，验证其在真实工作条件下的性能和兼容性。

1. 可靠性测试（Reliability Test）：包括温度循环、湿度测试、ESD测试等，评估芯片在不同环境应力下的长期可靠性。

这些测试流程贯穿芯片的整个生命周期，从设计验证、样片测试到量产测试，每一步都依赖于高精度的测试设备与接口。

二、芯片测试座的重要性

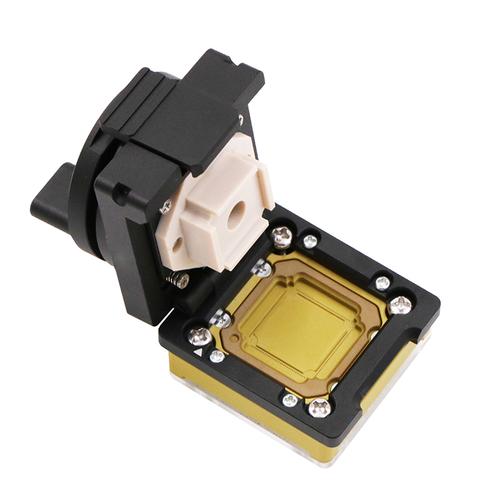

芯片测试座（Test Socket）是连接芯片与测试设备的关键接口，其性能直接影响测试的准确性和效率。测试座在多项测试流程中扮演着至关重要的角色：

1. 确保电气连接可靠性：测试座提供芯片引脚与测试板之间的稳定电气连接，减少接触电阻和信号损耗，保证测试信号的完整性。在高频、高速测试中，测试座的阻抗匹配和信号完整性设计尤为关键。

1. support 多站点测试：在量产测试中，多站点测试（Multi-site Test）可大幅提高测试效率。测试座需支持多个芯片同时测试，且保证各站点间的一致性。

1. 适应不同封装形式：芯片封装形式多样（如BGA、QFN、CSP等），测试座需针对不同封装提供定制化设计，确保芯片的精准定位和接触。

1. 提高测试寿命与稳定性：测试座需具备高耐久性，能够承受数万至数十万次的插拔，同时保持接触性能稳定，降低测试成本。

1. 支持老化测试与系统级测试：在老化测试中，测试座需耐受高温环境；在系统级测试中，测试座需提供高频、高速的信号传输能力。

1. 散热管理：大功率芯片测试时，测试座需具备良好的散热设计，防止芯片过热导致测试误差或损坏。

三、结论

芯片设计中的多项测试流程是保证芯片质量和可靠性的基石，而芯片测试座作为测试环节中的关键硬件，其性能直接影响到测试结果的准确性和测试效率。随着芯片向高集成度、高频率、低功耗方向发展，对测试座的技术要求也将不断提高。测试座将向着更高频率、更高密度、更长寿命的方向演进，为芯片测试提供更可靠的保障。
