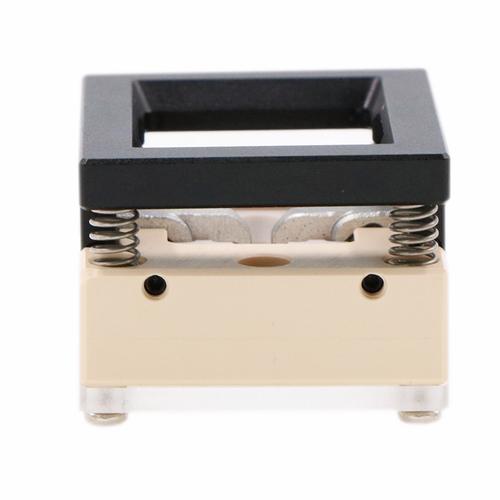

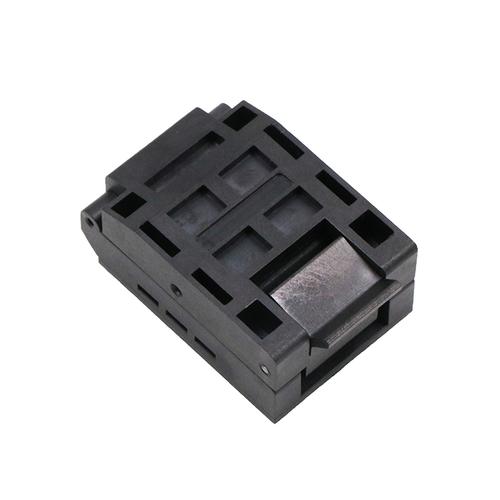

下压式合金探针芯片测试座是一种专为芯片测试设计的精密连接器，采用下压式机械结构和合金探针，确保芯片引脚与测试电路之间的稳定电气连接。它广泛应用于半导体测试、研发验证和批量生产环节。

一、概述
下压式合金探针芯片测试座（又称下压测试座、合金探针测试座）通过手动或自动下压机构，使合金探针与芯片引脚紧密接触，实现信号传输。其核心优势在于高耐用性、低接触电阻和优异的信号完整性，适用于BGA、QFN、QFP、LGA、CSP等多种封装形式的芯片测试。

二、性能

1. 电气性能：接触电阻低（通常≤50mΩ），绝缘电阻高（≥1000MΩ），耐电压≥500V，支持高频测试（可达GHz级别）。
2. 机械性能：寿命长（可达50万次以上），下压行程精确可控，探针弹力稳定，对芯片引脚损伤小。
3. 环境性能：工作温度范围宽（-55℃~+175℃），耐湿热、耐腐蚀，适应多种测试环境。

三、特点

1. 合金探针：采用铍铜或钨铼合金，经精密加工和镀金处理，弹性好、导电优、耐磨性强。
2. 下压结构：杠杆或凸轮下压，操作省力，接触可靠，可快速更换芯片。
3. 模块化设计：探针可单独更换，降低维护成本；支持定制化探针排布。
4. 兼容性：适配多种封装和引脚间距（0.3mm~1.27mm），支持高频、大电流测试。
5. 信号完整性：短路径设计，低电感、低电容，减少信号衰减和串扰。

四、规格

1. 引脚间距：0.3mm、0.4mm、0.5mm、0.65mm、0.8mm、1.0mm、1.27mm等。
2. 探针数量：单座最多可达2000针以上。
3. 电流承载：每针0.5A~2A（视探针类型）。
4. 接触压力：10g~50g/针（可调）。
5. 工作温度：-55℃~+175℃。
6. 寿命：50万次以上。
7. 材质：探针为铍铜/钨铼合金，镀金；座体为高性能工程塑料或陶瓷。
8. 接口：PCB焊接、弹簧针、ZIF插座等。

五、应用

1. 半导体测试：晶圆测试、成品测试、可靠性验证。
2. 研发验证：芯片设计验证、原型调试、特性分析。
3. 批量生产：自动化测试设备（ATE）、烧录、老化测试。
4. 其他领域：MEMS传感器、光通信模块、功率器件测试。

六、生产厂家
全球主要生产厂家包括：

• 美国：Smiths Interconnect、Cohu、Johnstech、Advantest（测试座部分）。
• 日本：Yokowo、Connpro、Nidec-Read。
• 韩国：ISC、Leeno。
• 中国：
• 深圳斯洛曼科技有限公司（Sloamon）：专注合金探针测试座，支持定制。

• 上海韬盛电子科技股份有限公司（TWDC）：提供高性能测试座。

• 苏州晶方半导体科技股份有限公司（测试座业务）。

• 东莞市中探探针有限公司（合金探针及测试座）。

选择生产厂家时，需考虑技术实力、定制能力、交货周期和售后服务。

下压式合金探针芯片测试座是芯片测试中的关键部件，其性能直接影响到测试结果的准确性和效率。随着芯片向高密度、高频化发展，对测试座的要求也将不断提高。
